品名	多機能コントローラ	リレーボックス	小面積用コントローラ

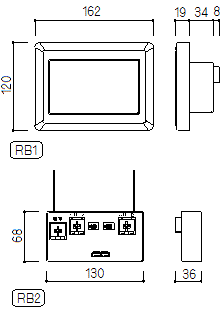

形式	Ｍシリーズ	RB1（露出型） RB2（隠蔽型）	UM-12
外観
品番	ＭシリーズMR1-20	RB1 / RB2	UM-12
最大 負荷電流	20A		12A
電源・電圧	AC100V / 単相 AC200V
消費電力	5W以下(負荷時を除く)
絶縁抵抗	DC500Vメガにて100MΩ以上 (電源-筐体)
絶縁耐圧	AC1800V 1秒間 (電源-筐体)
動作環境	-10〜40℃(80％Rh以下)		0℃〜40℃(80％Rh以下)
制御出力	リレー方式
制御方法	時間差回路別通電率制御	親コントローラに同期（連動）	ON/OFF通電率制御 タイマー優先
温度設定	弱〜強　6段階設定	親コントローラに同期（連動）	弱〜強　10段階設定
タイマー 機能	1日　2タイマーセット可能 　毎日繰り返し自動運転可能	親コントローラに同期（連動）	1日　3タイマーセット可能 　毎日繰り返し自動運転可能
時計	24時間表示(分単位) 精度：月差±約1分 (25℃±5℃にて)　RTC搭載	-------	24時間表示(分単位)
安全機能	設定電流以上の過電流防止　チャイルドロック機能など	本体温度異常、リレー保護	チャイルドロック機能 過昇温防止機能
暖房エリア の選択	4箇所の暖房エリア選択可能	親コントローラの ｃｈ設定による(2エリア)	-------
取り付け方法	JIS3口サイズ（深型）	RB1：JIS3口サイズ（深型） 　　　　　ボックス使用 RB2：壁内吊架型	JIS1口サイズ（深型） 　　　 　　ボックス使用
※オプション　HA(JEM-A)機能 Ｍシリーズに対応 （ピークカット分電盤に対応可能） RB2には、実用新案3147046号の技術が利用されています。

品番	サイズ 幅×長さ×厚み (mm)	設計 電流 (A/m)	消費電力(W/m)								附加仕様	用途
			設計時電力	初期電力 (当初60分)	安定時消費電力 (モード別)
					6	5	4	3	2	1
1V1-B/U	270×ﾌﾘｰ×0.7	1.38	69	49	44	37	34	29	23	19	基本仕様	標準
1V2-B/U	270×ﾌﾘｰ×0.7	0.86	43	31	32	26	21	19	15	12	基本仕様	標準
2V3-B/U	270×ﾌﾘｰ×0.7	0.80	80	54	41	37	33	29	23	19	基本仕様	標準
2V4-B/U	270×ﾌﾘｰ×0.7	0.52	52	35	34	31	26	23	18	15	基本仕様	標準
SRF-30-2CR	17×ﾌﾘｰ×7.0	0.5	50	25	15	12	10	8	6	4	PTC発熱線 屋外露出兼用	埋設 （防水）

※設計時電力は弊社Ｍシリーズコントローラを使用した場合です。
　 Ｍシリーズ以外のコントローラの場合は、設計電流に電圧を掛けた値が設計電力（W/m）となります。
※品番頭番 1=100V　2=200V
※発熱体長さは、最小0.5m、最大は品番により異なります。
※口出し線　Bタイプは標準1m　ユニットタイプは約330mmです。
※サイズ1,000mm以下の場合は1,000mmの価格となります。
※定格消費電力(W/m)は、室温20℃±2℃の条件により算出しています（弊社標準床構造の場合）。
